Nous avons conçu et déployé une infrastructure réseau complète et simulée sous EVE-NG, permettant de reproduire les composants essentiels d’un système d'information hybride d'entreprise : connectivité multi-sites, redondance, routage inter-AS, pare-feux, haute disponibilité, supervision et services critiques.
Cette maquette vise à simuler un environnement réaliste, résilient et sécurisé, intégrant plusieurs sites géographiques (Paris, Lyon, Cloud), interconnectés via différents FAI (ISP1 et ISP2), chacun jouant un rôle dans une architecture BGP multi-AS.

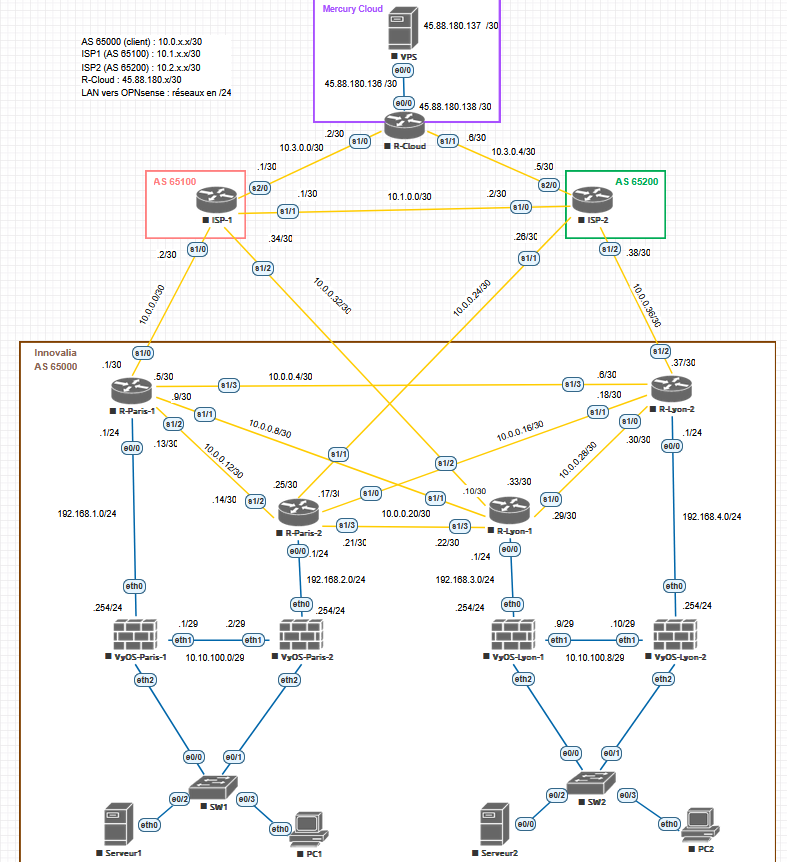

Infrastructure
Configuration basique
Nous allons commencer par faire la configuration basique des routeurs en les nommant, déclarer leurs réseaux ainsi que leur protocole de routages interne :
VPS
en
conf t
hostn VPS
int e0/0
ip address 45.88.180.137 255.255.255.252
no sh
ip route 0.0.0.0 0.0.0.0 45.88.180.138
do wr
R-Cloud
en
conf t
hostn R-Cloud
int s1/0
ip addr 10.3.0.2 255.255.255.252
no sh
int s1/1
ip addr 10.3.0.6 255.255.255.252
no sh
int e0/0
ip addr 45.88.180.138 255.255.255.252
no sh
no keep
do wr
ISP-1
en
conf t
hostn ISP-1
int s1/0
ip addr 10.0.0.2 255.255.255.252
no sh
int s1/1
ip addr 10.1.0.1 255.255.255.252
no sh
int s1/2
ip addr 10.0.0.34 255.255.255.252
no sh
int s2/0
ip addr 10.3.0.1 255.255.255.252
no sh
do wr
ISP-2
en
conf t
hostn ISP-2
int s1/0
ip addr 10.1.0.2 255.255.255.252
no sh
int s1/1
ip addr 10.0.0.26 255.255.255.252
no sh
int s1/2
ip addr 10.0.0.38 255.255.255.252
no sh
int s2/0
ip addr 10.3.0.5 255.255.255.252
no sh
do wr
À l’intérieur de chaque site, nous avons choisi le protocole OSPF (Open Shortest Path First) pour le routage dynamique intra-site. OSPF est un protocole de type IGP (Interior Gateway Protocol) bien adapté aux environnements LAN complexes :
Il permet une convergence rapide,
Il supporte les hiérarchies de zones (ici, tout est en Area 0),
Il est compatible avec la plupart des équipements industriels.
OSPF assure la redondance des liens, la découverte automatique des routes internes et facilite la gestion des routes loopback utilisées dans l’iBGP.
R-Paris-1
en
conf t
hostn R-Paris-1
int s1/0
ip addr 10.0.0.1 255.255.255.252
no sh
int s1/1
ip addr 10.0.0.9 255.255.255.252
no sh
int s1/2
ip addr 10.0.0.13 255.255.255.252
no sh
int s1/3
ip addr 10.0.0.5 255.255.255.252
no sh
int e0/0
ip ospf network point-to-point
ip addr 192.168.1.1 255.255.255.0
no sh
router ospf 1
network 10.0.0.4 0.0.0.3 area 0
network 10.0.0.8 0.0.0.3 area 0
network 10.0.0.12 0.0.0.3 area 0
network 192.168.1.0 0.0.0.255 area 0
do wr
R-Paris-2
en
conf t
hostn R-Paris-2
int s1/0
ip addr 10.0.0.17 255.255.255.252
no sh
int s1/1
ip addr 10.0.0.25 255.255.255.252
no sh
int s1/2
ip addr 10.0.0.14 255.255.255.252
no sh
int s1/3
ip addr 10.0.0.21 255.255.255.252
no sh
int e0/0
ip ospf network point-to-point
ip addr 192.168.2.1 255.255.255.0
no sh
router ospf 1
network 10.0.0.12 0.0.0.3 area 0
network 10.0.0.16 0.0.0.3 area 0
network 10.0.0.20 0.0.0.3 area 0
network 192.168.2.0 0.0.0.255 area 0
do wr
R-Lyon-1
en
conf t
hostn R-Lyon-1
int s1/0
ip addr 10.0.0.29 255.255.255.252
no sh
int s1/1
ip addr 10.0.0.10 255.255.255.252
no sh
int s1/2
ip addr 10.0.0.33 255.255.255.252
no sh
int s1/3
ip addr 10.0.0.22 255.255.255.252
no sh
int e0/0
ip ospf network point-to-point
ip addr 192.168.3.1 255.255.255.0
no sh
router ospf 1
network 10.0.0.20 0.0.0.3 area 0
network 10.0.0.8 0.0.0.3 area 0
network 10.0.0.28 0.0.0.3 area 0
network 192.168.3.0 0.0.0.255 area 0
do wr
R-Lyon-2
en
conf t
hostn R-Lyon-2
int s1/0
ip addr 10.0.0.30 255.255.255.252
no sh
int s1/1
ip addr 10.0.0.18 255.255.255.252
no sh
int s1/2
ip addr 10.0.0.37 255.255.255.252
no sh
int s1/3
ip addr 10.0.0.6 255.255.255.252
no sh
int e0/0
ip ospf network point-to-point
ip addr 192.168.4.1 255.255.255.0
no sh
router ospf 1
network 10.0.0.4 0.0.0.3 area 0
network 10.0.0.16 0.0.0.3 area 0
network 10.0.0.28 0.0.0.3 area 0
network 192.168.4.0 0.0.0.255 area 0
do wr
Sécurité
Bannière
La bannière MOTD (Message of the Day) est un message affiché à toute personne qui accède à l’équipement. Elle a une fonction juridique et dissuasive, informant que l’accès est réservé aux personnes autorisées, et que toute tentative d'accès non autorisé est passible de poursuites.
C’est une bonne pratique en cybersécurité pour toute infrastructure professionnelle.
en
conf t
banner motd ^C
****************************************************************************
* THIS ACCESS IS RESTRICTED TO AUTHORIZED PERSONNEL *
* *
* This is a private networking system. *
* Access is only by authorized employees or agents of the Company. *
* *
* Unauthorized access or use shall render the user liable *
* to criminal and/or civil prosecution *
****************************************************************************
^C
do wr
Mot de passe
La configuration des mots de passes inclut :
un mot de passe console (line con 0),
un mot de passe telnet/SSH (line vty 0 4),
et une clé chiffrée (enable secret) pour protéger l'accès privilégié (mode EXEC).
Cela permet de sécuriser l’accès local et distant à tous les équipements du réseau, élément essentiel dans un contexte d’entreprise.
en
conf t
enable secret Azerty11
line con 0
password Azerty11
login
line vty 0 4
password Azerty11
login
do wr
BGP
Le choix du protocole BGP (Border Gateway Protocol) repose sur sa capacité à gérer le routage inter-domaines (entre différents AS – Autonomous Systems). Dans notre infrastructure :
Chaque ISP (65100, 65200) représente un fournisseur d'accès distinct.
Le cloud (65300) est vu comme un datacenter externe.
Le cœur du réseau interne (Paris/Lyon) appartient à l'AS 65000.
Nous avons mis en place deux types de BGP :
eBGP entre les différents AS.
iBGP entre les routeurs internes du même AS (65000), utilisant les adresses de loopback pour plus de résilience.
Configuration eBGP
eBGP, ou BGP externe, est le protocole de routage utilisé pour échanger des routes entre différents systèmes autonomes (AS). Dans notre maquette, nous utilisons eBGP pour établir des connexions entre :
les routeurs internes (R-Paris, R-Lyon) appartenant à l'AS 65000,
les fournisseurs d'accès ISP-1 (AS 65100) et ISP-2 (AS 65200),
ainsi que le routeur cloud (AS 65300).
Le but est de simuler un environnement multi-opérateur où chaque site peut accéder à Internet ou à d'autres sites via différents FAI.
R-Cloud
en
conf t
router bgp 65300
neigh 10.3.0.1 remote-as 65100
neigh 10.3.0.5 remote-as 65200
netw 45.88.180.136 mask 255.255.255.252
do wr
ISP-1
en
conf t
router bgp 65100
neigh 10.3.0.2 remote-as 65300
neigh 10.1.0.2 remote-as 65200
neigh 10.0.0.1 remote-as 65000
neigh 10.0.0.33 remote-as 65000
do wr
ISP-2
en
conf t
router bgp 65200
neigh 10.3.0.6 remote-as 65300
neigh 10.1.0.1 remote-as 65100
neigh 10.0.0.25 remote-as 65000
neigh 10.0.0.37 remote-as 65000
do wr
R-Paris-1
en
conf t
router bgp 65000
neigh 10.0.0.2 remote-as 65100
netw 192.168.1.0 mask 255.255.255.0
do wr
R-Paris-2
en
conf t
router bgp 65000
neigh 10.0.0.26 remote-as 65200
netw 192.168.2.0 mask 255.255.255.0
do wr
R-Lyon-1
en
conf t
router bgp 65000
neigh 10.0.0.34 remote-as 65100
netw 192.168.3.0 mask 255.255.255.0
do wr
R-Lyon-2
en
conf t
router bgp 65000
neigh 10.0.0.38 remote-as 65200
netw 192.168.4.0 mask 255.255.255.0
do wr
Configuration iBGP
Contrairement à eBGP, iBGP est utilisé pour l'échange de routes à l’intérieur d’un même AS. Dans notre infrastructure, tous les routeurs de l'AS 65000 sont interconnectés en iBGP. L’iBGP repose sur des interfaces loopback (Lo0) pour garantir la stabilité des sessions, même si une interface physique tombe. Pour assurer la connectivité entre ces loopbacks, nous utilisons OSPF, qui s’assure que les routes internes sont toujours disponibles.
L'iBGP permet à tous les routeurs internes de partager les routes reçues des ISP ou des clients, tout en gardant une vue cohérente de l’ensemble de l’AS.
R-Paris-1
en
conf t
int lo0
ip addr 172.16.100.1 255.255.255.255
no shut
router ospf 1
network 172.16.100.1 0.0.0.0 area 0
router bgp 65000
neigh 172.16.100.2 remote-as 65000
neigh 172.16.100.2 update-source loopback0
neigh 172.16.100.2 next-hop-self
neigh 172.16.100.3 remote-as 65000
neigh 172.16.100.3 update-source loopback0
neigh 172.16.100.3 next-hop-self
neigh 172.16.100.4 remote-as 65000
neigh 172.16.100.4 update-source loopback0
neigh 172.16.100.4 next-hop-self
do wr
R-Paris-2
en
conf t
int lo0
ip addr 172.16.100.2 255.255.255.255
no shut
router ospf 1
network 172.16.100.2 0.0.0.0 area 0
router bgp 65000
neigh 172.16.100.1 remote-as 65000
neigh 172.16.100.1 update-source loopback0
neigh 172.16.100.1 next-hop-self
neigh 172.16.100.3 remote-as 65000
neigh 172.16.100.3 update-source loopback0
neigh 172.16.100.3 next-hop-self
neigh 172.16.100.4 remote-as 65000
neigh 172.16.100.4 update-source loopback0
neigh 172.16.100.4 next-hop-self
do wr
R-Lyon-1
en
conf t
int lo0
ip addr 172.16.100.3 255.255.255.255
no shut
router ospf 1
network 172.16.100.3 0.0.0.0 area 0
router bgp 65000
neigh 172.16.100.1 remote-as 65000
neigh 172.16.100.1 update-source loopback0
neigh 172.16.100.1 next-hop-self
neigh 172.16.100.2 remote-as 65000
neigh 172.16.100.2 update-source loopback0
neigh 172.16.100.2 next-hop-self
neigh 172.16.100.4 remote-as 65000
neigh 172.16.100.4 update-source loopback0
neigh 172.16.100.4 next-hop-self
do wr
R-Lyon-2
en
conf t
int lo0
ip addr 172.16.100.4 255.255.255.255
no shut
router ospf 1
network 172.16.100.4 0.0.0.0 area 0
router bgp 65000
neigh 172.16.100.1 remote-as 65000
neigh 172.16.100.1 update-source loopback0
neigh 172.16.100.1 next-hop-self
neigh 172.16.100.2 remote-as 65000
neigh 172.16.100.2 update-source loopback0
neigh 172.16.100.2 next-hop-self
neigh 172.16.100.3 remote-as 65000
neigh 172.16.100.3 update-source loopback0
neigh 172.16.100.3 next-hop-self
do wr
Règles AS Transit
ISP-1
en
conf t
ip access-lis stand Paris1-65000
permit 196.168.1.0 0.0.0.255
ip access-lis stand Lyon1-65000
permit 196.168.3.0 0.0.0.255
router bgp 65100
neigh 10.0.0.1 distribute-list Paris1-65000 in
neigh 10.0.0.33 distribute-list Lyon1-65000 in
do clear ip bgp *
do wr
ISP-2
en
conf t
ip access-lis stand Paris2-65000
permit 196.168.2.0 0.0.0.255
ip access-lis stand Lyon2-65000
permit 196.168.4.0 0.0.0.255
router bgp 65100
neigh 10.0.0.25 distribute-list Paris2-65000 in
neigh 10.0.0.37 distribute-list Lyon2-65000 in
do clear ip bgp *
do wr
VYOS
VyOS est un système d'exploitation open source dédié au routage et à la sécurité réseau. Il fonctionne en ligne de commande, avec une syntaxe similaire à celle des équipements professionnels (Cisco, Juniper).
VyOS permet :
Le routage statique et dynamique (OSPF, BGP, etc.),
La gestion fine des interfaces réseau, des VLANs, du NAT,
La haute disponibilité via VRRP,
La sécurité via firewall stateful, IDS/IPS (Suricata), VPN, DHCP, DNS, etc.
Dans notre projet, VyOS est utilisé comme pare-feu de bordure au sein de chaque site. Chaque site dispose de deux VyOS configurés en redondance via VRRP.
#!/bin/vbash
source /opt/vyatta/etc/functions/script-template
configure
# URL de mise a jour
set system update-check url https://raw.githubusercontent.com/vyos/vyos-nightly-build/refs/heads/current/version.json
# Configuration de base
set system host-name RFW-VYOS-PARIS-1
set system option keyboard-layout fr
set service ssh port 22
Configuration des interfaces réseau
# Interfaces
## WAN
set interfaces ethernet eth0 address 192.168.1.254/24
set interfaces ethernet eth0 description 'WAN'
set protocols static route 0.0.0.0/0 next-hop 192.168.1.1
## HA
set interfaces ethernet eth1 address 10.10.100.1/29
set interfaces ethernet eth1 description 'HA-LINK'
## TRUNK VLANs
set interfaces ethernet eth2 description 'LAN-TRUNK'
set interfaces ethernet eth2 vif 10 address 10.10.10.254/24
set interfaces ethernet eth2 vif 10 description 'VLAN10 - SERVEURS'
set interfaces ethernet eth2 vif 20 address 10.10.20.254/24
set interfaces ethernet eth2 vif 20 description 'VLAN20 - PC'
set interfaces ethernet eth2 vif 30 address 10.10.30.254/24
set interfaces ethernet eth2 vif 30 description 'VLAN30 - ADMIN'
NAT : Permet aux clients internes d'accéder à Internet en masquant leur IP avec celle de l’interface WAN
# NAT
set nat source rule 100 source address 10.10.0.0/16
set nat source rule 100 outbound-interface name eth0
set nat source rule 100 translation address masquerade
OSPF : permet de diffuser dynamiquement les routes de VyOS aux routeurs du backbone.
# OSPF
set protocols ospf area 0 network 192.168.1.0/24
set protocols ospf area 0 network 10.10.100.0/29
set protocols ospf area 0 network 10.10.10.0/24
set protocols ospf area 0 network 10.10.20.0/24
set protocols ospf area 0 network 10.10.30.0/24
set protocols ospf interface eth0 network point-to-point
set protocols ospf interface eth0 priority 1
VRRP : permet de partager une adresse IP virtuelle entre les deux VyOS. Si l’un des pare-feux tombe, le second prend automatiquement le relais.
# VRRP sur VLANs
set high-availability vrrp group VLAN10 interface eth2.10
set high-availability vrrp group VLAN10 vrid 10
set high-availability vrrp group VLAN10 address 10.10.10.1/24
set high-availability vrrp group VLAN10 priority 150
set high-availability vrrp group VLAN10 preempt-delay 60
set high-availability vrrp group VLAN10 track interface eth0
set high-availability vrrp group VLAN20 interface eth2.20
set high-availability vrrp group VLAN20 vrid 20
set high-availability vrrp group VLAN20 address 10.10.20.1/24
set high-availability vrrp group VLAN20 priority 150
set high-availability vrrp group VLAN20 preempt-delay 60
set high-availability vrrp group VLAN20 track interface eth0
set high-availability vrrp group VLAN30 interface eth2.30
set high-availability vrrp group VLAN30 vrid 30
set high-availability vrrp group VLAN30 address 10.10.30.1/24
set high-availability vrrp group VLAN30 priority 150
set high-availability vrrp group VLAN30 preempt-delay 60
set high-availability vrrp group VLAN30 track interface eth0
set high-availability vrrp sync-group MAIN member VLAN10
set high-availability vrrp sync-group MAIN member VLAN20
set high-availability vrrp sync-group MAIN member VLAN30
DHCP : VyOS distribue des adresses IP dynamiquement aux postes
# DHCP
## VLAN10
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 subnet-id '10'
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 option default-router 10.10.10.1
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 range 0 start 10.10.10.100
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 range 0 stop 10.10.10.200
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 option name-server 1.1.1.1
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 lease '86400'
## VLAN20
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 subnet-id '20'
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 option default-router 10.10.20.1
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 range 0 start 10.10.20.100
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 range 0 stop 10.10.20.200
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 option name-server 1.1.1.1
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 lease '86400'
# VLAN30
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 subnet-id '30'
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 option default-router 10.10.30.1
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 range 0 start 10.10.30.100
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 range 0 stop 10.10.30.200
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 option name-server 1.1.1.1
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 lease '86400'
Haute disponibilité du DHCP
# HA DHCP
set service dhcp-server high-availability mode active-passive
set service dhcp-server high-availability source-address 10.10.100.1
set service dhcp-server high-availability remote 10.10.100.2
set service dhcp-server high-availability name HADHCP
set service dhcp-server high-availability status primary
DNS Forwarding : VyOS joue le rôle de DNS relais local pour améliorer la performance et la sécurité des requêtes DNS
# DNS Forwarding
set service dns forwarding name-server 1.1.1.1
set service dns forwarding listen-address 10.10.10.1
set service dns forwarding listen-address 10.10.20.1
set service dns forwarding listen-address 10.10.30.1
set service dns forwarding allow-from 10.10.10.0/24
set service dns forwarding allow-from 10.10.20.0/24
set service dns forwarding allow-from 10.10.30.0/24
Stateful Firewall
# Firewall stateful
set firewall global-options state-policy established action 'accept'
set firewall global-options state-policy invalid action 'drop'
set firewall global-options state-policy related action 'accept'
Suricata – IDS : Suricata analyse le trafic réseau sur les interfaces critiques (WAN + VLANs) et génère des journaux (eve.json) pour l’audit de sécurité
# Suricata
## Interfaces
set service suricata interface eth0
set service suricata interface eth2.10
set service suricata interface eth2.20
## Groupe d'Adresses
set service suricata address-group all-networks address 0.0.0.0/0
## Groupe de Ports
set service suricata port-group all-ports port 1-65535
## Logging
set service suricata log eve filename /var/log/suricata/eve.json
set service suricata log eve filetype regular
set service suricata log eve type alert
set service suricata log eve type dns
set service suricata log eve type http
set service suricata log eve type flow
commit
save
Pour récupérer les dernières règles de détection et s'assurer que Suricata fonctionne correctement.
VYOS-Paris-2
vi config-vyos-paris-2.sh
#!/bin/vbash
source /opt/vyatta/etc/functions/script-template
configure
# URL de mise a jour
set system update-check url https://raw.githubusercontent.com/vyos/vyos-nightly-build/refs/heads/current/version.json
# Configuration de base
set system host-name RFW-VYOS-PARIS-2
set system option keyboard-layout fr
set service ssh port 22
# Interfaces
## WAN
set interfaces ethernet eth0 address 192.168.2.254/24
set interfaces ethernet eth0 description 'WAN'
set protocols static route 0.0.0.0/0 next-hop 192.168.2.1
## HA
set interfaces ethernet eth1 address 10.10.100.2/29
set interfaces ethernet eth1 description 'HA-LINK'
## TRUNK VLANs
set interfaces ethernet eth2 description 'LAN-TRUNK'
set interfaces ethernet eth2 vif 10 address 10.10.10.253/24
set interfaces ethernet eth2 vif 10 description 'VLAN10 - SERVEURS'
set interfaces ethernet eth2 vif 20 address 10.10.20.253/24
set interfaces ethernet eth2 vif 20 description 'VLAN20 - PC'
set interfaces ethernet eth2 vif 30 address 10.10.30.253/24
set interfaces ethernet eth2 vif 30 description 'VLAN30 - ADMIN'
# NAT
set nat source rule 100 source address 10.10.0.0/16
set nat source rule 100 outbound-interface name eth0
set nat source rule 100 translation address masquerade
# OSPF
set protocols ospf area 0 network 192.168.2.0/24
set protocols ospf area 0 network 10.10.100.0/29
set protocols ospf area 0 network 10.10.10.0/24
set protocols ospf area 0 network 10.10.20.0/24
set protocols ospf area 0 network 10.10.30.0/24
set protocols ospf interface eth0 network point-to-point
set protocols ospf interface eth0 priority 1
# VRRP sur VLANs
set high-availability vrrp group VLAN10 interface eth2.10
set high-availability vrrp group VLAN10 vrid 10
set high-availability vrrp group VLAN10 address 10.10.10.1/24
set high-availability vrrp group VLAN10 priority 100
set high-availability vrrp group VLAN10 preempt-delay 60
set high-availability vrrp group VLAN10 track interface eth0
set high-availability vrrp group VLAN20 interface eth2.20
set high-availability vrrp group VLAN20 vrid 20
set high-availability vrrp group VLAN20 address 10.10.20.1/24
set high-availability vrrp group VLAN20 priority 100
set high-availability vrrp group VLAN20 preempt-delay 60
set high-availability vrrp group VLAN20 track interface eth0
set high-availability vrrp group VLAN30 interface eth2.30
set high-availability vrrp group VLAN30 vrid 30
set high-availability vrrp group VLAN30 address 10.10.30.1/24
set high-availability vrrp group VLAN30 priority 100
set high-availability vrrp group VLAN30 preempt-delay 60
set high-availability vrrp group VLAN30 track interface eth0
set high-availability vrrp sync-group MAIN member VLAN10
set high-availability vrrp sync-group MAIN member VLAN20
set high-availability vrrp sync-group MAIN member VLAN30
# DHCP - Backup
## VLAN10
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 subnet-id '10'
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 option default-router 10.10.10.1
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 range 0 start 10.10.10.100
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 range 0 stop 10.10.10.200
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 lease 86400
set service dhcp-server shared-network-name VLAN10 subnet 10.10.10.0/24 option name-server 1.1.1.1
## VLAN20
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 subnet-id '20'
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 option default-router 10.10.20.1
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 range 0 start 10.10.20.100
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 range 0 stop 10.10.20.200
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 lease 86400
set service dhcp-server shared-network-name VLAN20 subnet 10.10.20.0/24 option name-server 1.1.1.1
## VLAN30
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 subnet-id '30'
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 option default-router 10.10.30.1
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 range 0 start 10.10.30.100
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 range 0 stop 10.10.30.200
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 lease 86400
set service dhcp-server shared-network-name VLAN30 subnet 10.10.30.0/24 option name-server 1.1.1.1
# DHCP HA
set service dhcp-server high-availability mode active-passive
set service dhcp-server high-availability name HADHCP
set service dhcp-server high-availability source-address 10.10.100.2
set service dhcp-server high-availability remote 10.10.100.1
set service dhcp-server high-availability status secondary
# DNS Forwarding
set service dns forwarding name-server 1.1.1.1
set service dns forwarding listen-address 10.10.10.1
set service dns forwarding listen-address 10.10.20.1
set service dns forwarding listen-address 10.10.30.1
set service dns forwarding allow-from 10.10.10.0/24
set service dns forwarding allow-from 10.10.20.0/24
set service dns forwarding allow-from 10.10.30.0/24
# Firewall stateful
set firewall global-options state-policy established action 'accept'
set firewall global-options state-policy invalid action 'drop'
set firewall global-options state-policy related action 'accept'
# Suricata
## Interfaces
set service suricata interface eth0
set service suricata interface eth2.10
set service suricata interface eth2.20
## Groupe d'Adresses
set service suricata address-group all-networks address 0.0.0.0/0
## Groupe de Ports
set service suricata port-group all-ports port 1-65535
## Logging
set service suricata log eve filename /var/log/suricata/eve.json
set service suricata log eve filetype regular
set service suricata log eve type alert
set service suricata log eve type dns
set service suricata log eve type http
set service suricata log eve type flow
commit
save
